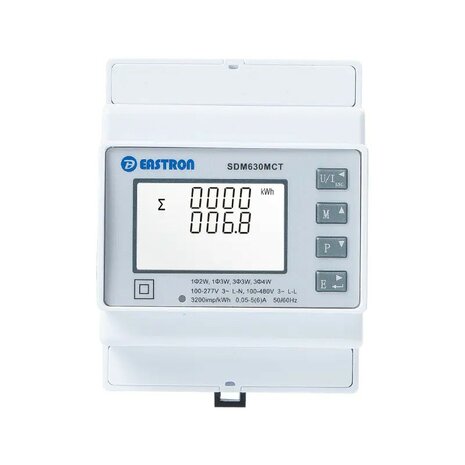

SDM630MCT MID - 3 fase MID kwh meter voor TI-aansluiting 1A/5A - met modbus RS485

SDM630MCT MID - 3 fase MID kwh meter voor TI-aansluiting 1A/5A - met modbus RS485

De SDM630MCT is een RS485 Modbus CT-aangedreven DIN-rail driefasige MID-energiemeter. Geschikt voor het monitoren van energieverbruik en vele andere elektrische parameters. Het apparaat vereist een hulpspanning AC om de meter van stroom te voorzien en kan werken met 1A/5A-ingangs-CT’s. De ingebouwde interface biedt puls- en RS485 Modbus RTU-uitgangen.

De SDM630MCT V2 is beoordeeld en gecertificeerd als conform de vereisten van EU-richtlijn 2014/32/EU. Het traceerbare instrumentnummer is 0120/SGS0703. De meter is tevens ETL-gecertificeerd door Intertek.

Specificaties:

Input:

Stroom

•     CT Secundair: 1A/5A
•     CT Primair: 1-9999A
•     Minimale Stroom: 0,25A
•     Startstroom: 20mA

Spanning

•     Nominale Spanning (Un): 230V L-N / 120V L-N
•     Operationele Spanning: 80% ~ 120% van Un

Output: 2 Pulsuitgangen + RS485 Modbus

Voedingsspanning: 100...277V AC

RS485 Modbus Communicatie

•     Communicatieadres: 1 ~ 247
•     Transmissieafstand: Maximaal 1000m
•     Transmissiesnelheid: 1200bps ~ 38400bps
•     Pariteit: Geen (standaard), Oneven, Even
•     Stopbits: 1 of 2
•     Reactietijd: <100 ms

Verpakkingsinhoud:

    SDM630MCT
    Verkorte handleiding
