Linax PQ3000 - Analysator voor stroomkwaliteit

Linax PQ3000 - Analysator voor stroomkwaliteit

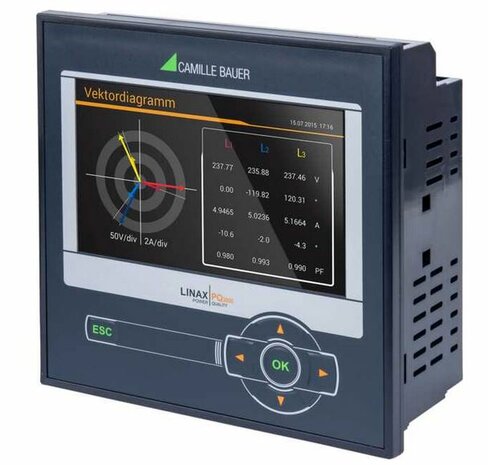

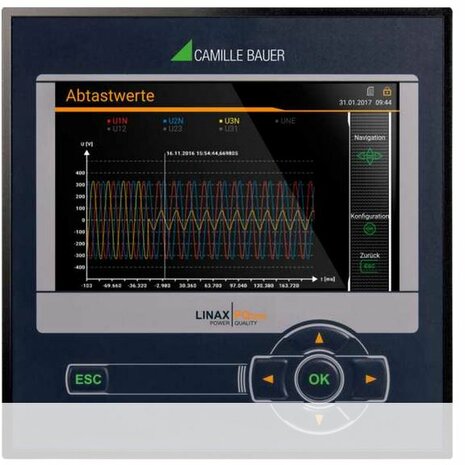

Het moderne, meertalige ontwerp maakt het mogelijk om het apparaat te bedienen en te parametriseren via een website of het TFT-kleurenscherm met hoge resolutie (800x480px).
De geïntegreerde webserver biedt externe acquisitie, visualisatie en analyse van gemeten gegevens.
Er is geen extra software vereist.

Specificatie:

Analyse van de stroomkwaliteit

Het apparaat is bedoeld om te worden gebruikt voor een permanente beoordeling van de stroomkwaliteit volgens IEC 61000-4-30 Ed.3 in klasse A.
De geregistreerde gebeurtenissen (spanningsdaling, spanningsstijging, spanningsonderbreking, RVC, stroomstijging, frequentieverandering en homopolaire spanning) dienen zowel om te bewijzen dat er storingen zijn opgetreden als om de oorsprong van de storing te zoeken om de leveringszekerheid te vergroten.
Met behulp van de statistische spannings- en stroomhoeveelheden kan de naleving van leveringscontracten of interne vereisten worden geverifieerd.
Beoordeling volgens EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T of zelfgedefinieerde limieten kunnen na de meting worden uitgevoerd, overeenkomstige conformiteitsrapporten kunnen via de website van het apparaat worden gemaakt (PQEasy-Report).


• Onafhankelijke certificering volgens IEC 62586-2 door Federaal Instituut voor Metrologie METAS
• Ondersteuning voor gestandaardiseerd, fabrikantonafhankelijk PQDIF-formaat volgens IEEE 1159.3
• Definieerbare gebeurtenisregistratieduur: tot 6 seconden voor samples en 3 minuten voor RMS-waarden
• Gebeurtenisweergave via website met tijdzoomfunctie en uitlezen van waarden

Energiestroomanalyse:

• Gemiddelde vermogenswaarden met trendanalyse ter voorkoming van belastingpieken
• Opslag van belastingsprofiel met fluctuatiebereik (min/max) per interval
• Actieve energieklasse 0,2S, Reactieve energieklasse 0,5S (HT/LT, vraag/levering), configureerbare resolutie
• Verdere gemiddelde waarden en meters met selecteerbare basishoeveelheid

Opties:

Tot 3 modulaire uitbreidingen:

• Analoge uitgangen ±20mA (2/4),
• Relaisuitgangen (2),
• Digitale ingangen (4) actief/passief,
• GPS-tijdsynchronisatie,
• Foutstroombewaking (rest- of aardstroom),
• Temperatuurbewaking (Pt100, PTC),
• IEC61850,
• Profinet I/O

Communicatie:

• Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG)
• Optioneel: IEC61850, Profinet I/O, Modbus/RTU
• Geplande gegevensexport (CSV- en PQDIF-bestanden) naar SFTP-server

Beveiliging:

• Flexibele op rollen gebaseerde toegangscontrole
• Gecodeerde communicatie via HTTPS
• Auditlogboek registreert alle beveiligingsgerelateerde procedures, ondersteuning voor SYSLOG voor overdracht naar centrale netwerkbewakingsserver
• Client whitelist: IP-adreslijst voor het beperken van geautoriseerde computers
• Digitale firmwarehandtekening: voorkomt dat gemanipuleerde firmware via update in het apparaat terechtkomt

Verdere functies:

• 4 stroom- en 4 spanningskanalen met 0,1% nauwkeurigheid, directe meting of via transformatoren
• Meetcategorie 600V, CAT III (spanning), 300V, CAT III (stroom)
• Standaard I/O's: 1 digitale ingang, 2 digitale uitgangen
• Optionele UPS (5x3 minuten)
• 16 GB datageheugen
• Bemonsteringsfrequentie: 18 kHz
• Bewaking en alarmering via grenswaarden en bewakingsfuncties
• Voor paneelmontage 144x144mm
• Identieke werking als apparaten van de AM/CU/DM-serie

DIT TYPE IS IN VOLGENDE UITVOERING

PQ3000-1111 0000


• Met TFT-display, voor instr.paneel
• Ingangs-/frequentiebereik: 4 stroomingangen, 42..50/60..69,5Hz
• Voeding: 110...230 V AC, 130...230 V DC
• Busverbinding: Ethernet (Modbus/TCP-protocol)
